التفاصيل والإعداد

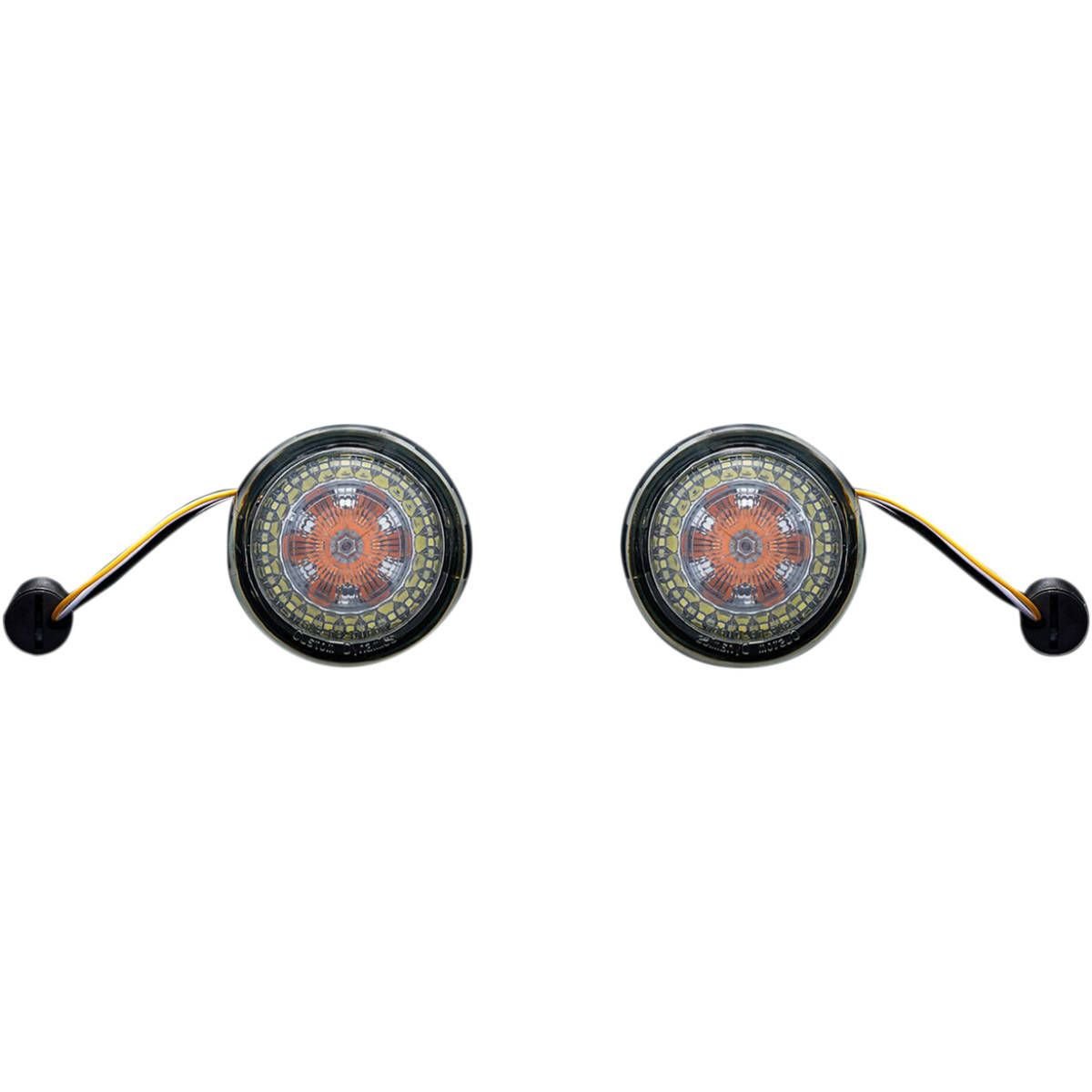

تعمل إشارات الانعطاف للدراجات النارية ProBEAM® LED على زيادة الأداء إلى أقصى حد من خلال تقنية عاكسة فريدة ومصابيح LED من فئة السيارات مكونة في وحدة محكمة الغلق لتحقيق موثوقية فائقة. تعرض الحلقة الخارجية المكونة من 24 مصباح LED أبيض هالة بيضاء ناعمة 6000K تعمل كمصباح تشغيل بينما تعمل 12 مصباح LED كهرماني مركزي كإشارة الانعطاف. عند تنشيط إشارة الانعطاف، تنطفئ مصابيح LED البيضاء تمامًا طوال دورة إشارة الانعطاف بأكملها مما يوفر رؤية أفضل لإشارة الانعطاف باللون الكهرماني.
حدد تكوين قاعدة المصباح 1157 للتوصيل والتشغيل لموديلات Harley-Davidson® الأمريكية وكندا مع مبيت إشارات الانعطاف الأمامية بنمط رصاصة OEM. الوحدات متوافقة مع DOT/SAE. لا يناسب موديلات 2016-CVO™ الحالية.
حدد تكوين قاعدة المصباح 1156 لموديلات Harley-Davidson® (HDI) الدولية مع مبيت إشارات الانعطاف الأمامية على شكل رصاصة من OEM. الوحدات متوافقة مع ECE/SAE. لا يناسب موديلات 2016-CVO™ الحالية. ملحوظة: قاعدة لمبة 1156 للتركيب الدولي تتطلب توجيه سلك أبيض لتشغيل طاقة الضوء لتمكين الحلقة البيضاء.
يتم تضمين عدسات إشارة الانعطاف للدراجات النارية المدخنة ProBEAM® على طراز deuce للتوافق مع DOT/SAE أو ECE/SAE وتتميز بحشية مقاومة للطقس لحماية غطاء إشارة الانعطاف LED وOEM من الرطوبة. تتوفر أيضًا خيارات عدسة إشارة الانعطاف المزخرفة ProBEAM® Bezel.
يلزم وجود مثبت إشارة SMART Signal Stabilizer™ عند ترقية إشارات الانعطاف الأمامية أو الخلفية إلى LED في موديلات Harley-Davidson® Sportster وTouring وTriGlide الأقدم من عام 2013، وDyna الأقدم من عام 2011، وأوائل Softail من عام 2010 وجميع طرز V-Rod لضمان إشارة انعطاف مناسبة الوظيفة وسرعة الفلاش (تباع بشكل منفصل).
وبدلاً من ذلك، فإن إشارات الانعطاف LED الخالية من الهالة باللون الأصفر/الأبيض من Genesis® 4 خالية من الهالة وتضيء كمصباح تشغيل أبيض ثابت مع إشارة انعطاف كهرمانية صلبة متباينة بالكامل.
تعليمات التحميل

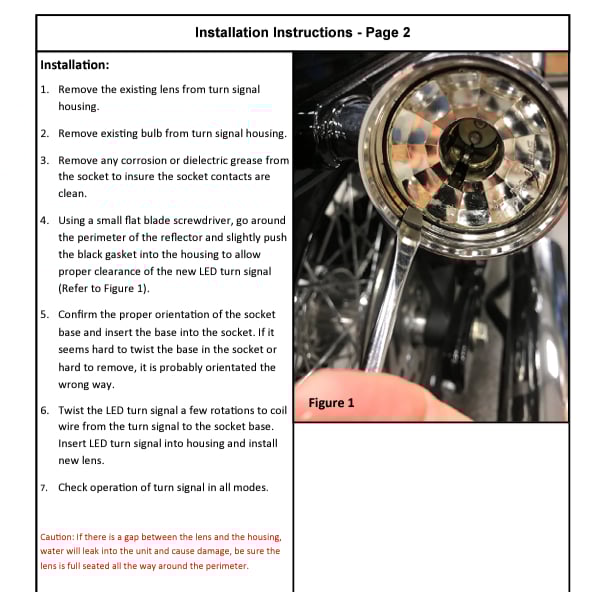

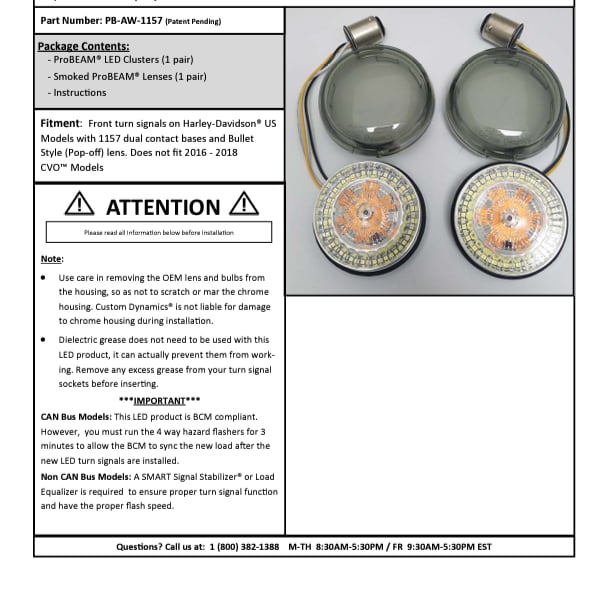

VIEW 1157 PRODUCT INSTALLATION INSTRUCTIONS FOR US & CANADA
الإعداد
دراجات نارية Harley-Davidson® ذات الطراز الأمامي (باستثناء موديلات CVO™ الحالية لعام 2016)
تستخدم موديلات Harley-Davidson® CVO™ تقنية ProBEAM® JAE Dynamic Ringz™
تستخدم موديلات Indian Motorcycle® إشارات الانعطاف ProBEAM® LED للدراجات النارية الهندية®
HARLEY DAVIDSON
Dyna Fat Bob FXDF 2008-2017
Dyna Low Rider FXDL/I 2002-2017
Dyna Low Rider S FXDLS 2016, 2017
Dyna Street Bob FXDB/I 2006-2017
Dyna Super Glide Custom FXDC/I 2005-2014
Dyna Super Glide FXD/I 2002-2010
Dyna Super Glide Sport FXDX 2002, 2003, 2004, 2005
Dyna Super Glide Sport Touring FXDXT 2001, 2002, 2003
Dyna Switchback FLD 2012, 2013, 2014, 2015, 2016
Dyna Wide Glide FXDWG/I 2002-2017
Electra Glide CVO/SE FLHTCSE 2004
Electra Glide CVO/SE FLHTCSE2 2005
Electra Glide Standard FLHT 2019, 2020, 2021, 2022
Electra Glide Ultra Classic FLHTCU/I 2014-2019
Electra Glide Ultra Classic Low FLHTCUL 2015, 2016
Electra Glide Ultra Limited CVO/SE FLHTKSE 2014, 2015
Electra Glide Ultra Limited FLHTK 2014-2024
Electra Glide Ultra Limited Low FLHTKL 2015, 2016, 2017, 2018, 2019
Freewheeler FLRT 2015-2025
Road Glide 3 FLTRT 2023, 2024, 2025
Road Glide Custom FLTRX 2010, 2011, 2012, 2013
Road Glide CVO/SE FLTRSE3 2009
Road Glide CVO/SE FLTRXSE 2012, 2013
Road Glide FLTR/I 2004-2009
Road Glide FLTRX 2015-2023
Road Glide Limited FLTRK 2020, 2021, 2022, 2023, 2024
Road Glide Special FLTRXS 2015-2023
Road Glide ST FLTRXST 2022, 2023
Road Glide Ultra CVO/SE FLTRUSE 2011, 2015
Road Glide Ultra FLTRU 2011-2019
Road King Custom FLHRS/I 2004, 2005, 2006, 2007
Road King CVO/SE FLHRSE3 2007
Road King CVO/SE FLHRSE4 2008
Road King CVO/SE FLHRSE5 2013
Road King CVO/SE FLHRSE6 2014
Road King CVO/SE FLHRSEI 2002
Road King CVO/SE FLHRSEI2 2003
Road King Special FLHRXS 2017-2025
Softail Blackline FXS 2011, 2012, 2013
Softail Breakout 114 FXBRS 2018, 2019, 2020
Softail Breakout 117 FXBR 2023, 2024, 2025
Softail Breakout CVO/SE FXSBSE 2013, 2014
Softail Breakout FXBR 2018, 2019
Softail Breakout FXSB 2013, 2014, 2015, 2016, 2017
Softail Convertible CVO/SE FLSTSE 2010
Softail Convertible CVO/SE FLSTSE2 2011
Softail Convertible CVO/SE FLSTSE3 2012
Softail Cross Bones Springer FLSTSB 2008, 2009, 2010, 2011
Softail Custom FXSTC/I 2007, 2008, 2009, 2010
Softail Deluxe CVO/SE FLSTNSE 2014, 2015
Softail Deluxe FLDE 2018, 2019, 2020
Softail Deluxe FLSTN/I 2005-2017
Softail Deuce CVO/SE FXSTDSE 2003
Softail Deuce CVO/SE FXSTDSE2 2004
Softail Deuce FXSTD/I 2000-2007
Softail Fat Bob 114 FXFBS 2018-2023
Softail Fat Bob FXFB 2018, 2019
Softail Fat Boy 114 FLFBS 2018-2024
Softail Fat Boy CVO/SE FLSTFSE 2005
Softail Fat Boy CVO/SE FLSTFSE2 2006
Softail Fat Boy FLFB 2018, 2019, 2025
Softail Fat Boy FLSTF/I 2002-2017
Softail Fat Boy Lo FLSTFB 2010-2016
Softail Fat Boy S FLSTFBS 2016, 2017
Softail Heritage Classic 114 FLHCS 2018-2024
Softail Heritage Classic FLHC 2018, 2019, 2020, 2021, 2025
Softail Heritage Classic FLSTC/I 2005, 2006, 2007
Softail Heritage FLST/I 2006
Softail Heritage Springer FLSTS/I 2002, 2003
Softail Low Rider FXLR 2018, 2019, 2020
Softail Low Rider S FXLRS 2020-2025
Softail Low Rider ST FXLRST 2022, 2023, 2024, 2025
Softail Night Train FXSTB/I 2002-2009
Softail Rocker C FXCWC 2008, 2009, 2010, 2011
Softail Rocker FXCW 2008, 2009, 2010, 2011
Softail Slim FLS 2012-2017
Softail Slim FLSL 2018, 2019, 2020, 2021
Softail Slim S FLSS 2016, 2017
Softail Sport Glide FLSB 2018, 2019, 2020, 2021
Softail Springer Classic FLSTSC/I 2005, 2006, 2007
Softail Springer CVO/SE FXSTSSE 2007
Softail Springer CVO/SE FXSTSSE2 2008
Softail Springer CVO/SE FXSTSSE3 2009
Softail Springer FXSTS/I 2002, 2003, 2004, 2005, 2006
Softail Standard FXST 2020, 2021, 2022, 2023, 2024
Softail Standard FXST/I 2002-2008
Softail Street Bob 114 FXBBS 2021, 2022, 2023, 2024
Softail Street Bob FXBB 2018, 2019, 2020, 2025
Sportster Custom XL1200C 2002-2019
Sportster Custom XL883C 2002-2009
Sportster Forty-Eight Special XL1200XS 2018, 2019
Sportster Forty-Eight XL1200X 2010-2022
Sportster Hugger XLH883HUG 2002, 2003
Sportster Iron XL1200NS 2018, 2019, 2020, 2021
Sportster Iron XL883N 2009-2022
Sportster Low/SuperLow XL883L 2005-2019
Sportster Low XL1200L 2006-2011
Sportster Nightster XL1200N 2007-2012
Sportster Roadster XL1200CX 2016, 2017, 2018, 2019, 2020
Sportster Roadster XL1200R 2004, 2005, 2006, 2007, 2008
Sportster Roadster XL883R 2002-2012
Sportster Seventy-Two XL1200V 2012, 2013, 2014, 2015, 2016
Sportster Sport XL1200S 2002, 2003
Sportster SuperLow XL1200T 2014, 2015, 2016, 2017
Sportster XL883 2004-2009
Sportster XLH1200 2002, 2003
Sportster XLH883 2002, 2003
Street Glide CVO/SE FLHXSE 2015
Street Glide FLHX/I 2006-2023
Street Glide Special FLHXS 2014-2023
Street Glide ST FLHXST 2022, 2023
Street Glide Trike FLHXXX 2010, 2011
Tri Glide Ultra Classic FLHTCUTG 2009-2025
Ultra Classic Electra Glide CVO/SE FLHTCUSE 2006
Ultra Classic Electra Glide CVO/SE FLHTCUSE2 2007
Ultra Classic Electra Glide CVO/SE FLHTCUSE3 2008
Ultra Classic Electra Glide CVO/SE FLHTCUSE4 2009
Ultra Classic Electra Glide CVO/SE FLHTCUSE5 2010
Ultra Classic Electra Glide CVO/SE FLHTCUSE6 2011
Ultra Classic Electra Glide CVO/SE FLHTCUSE7 2012
Ultra Classic Electra Glide CVO/SE FLHTCUSE8 2013
XR1200/XR1200X 2008, 2009, 2010, 2011, 2012
تحديد
24 مصباح LED هالو أبيض لكل وحدة
6000K أبيض DRL
12 مصباح تشغيل باللون الكهرماني لكل وحدة
إشارات الانعطاف الأمامية
متوافق مع BCM
متوافق مع DOT/SAE أو ECE/SAE
العدسات المدخنة متضمنة
متوافق مع معيار FMVSS رقم 108 #5
براءات الاختراع الأمريكية: D830,597 D830,595
براءات الاختراع الصينية: ZL201830045649.4، ZL201830045624.4
ضمان LED مدى الحياة
تباع كزوج
